Промышленные ворота
Product ID: TG-324

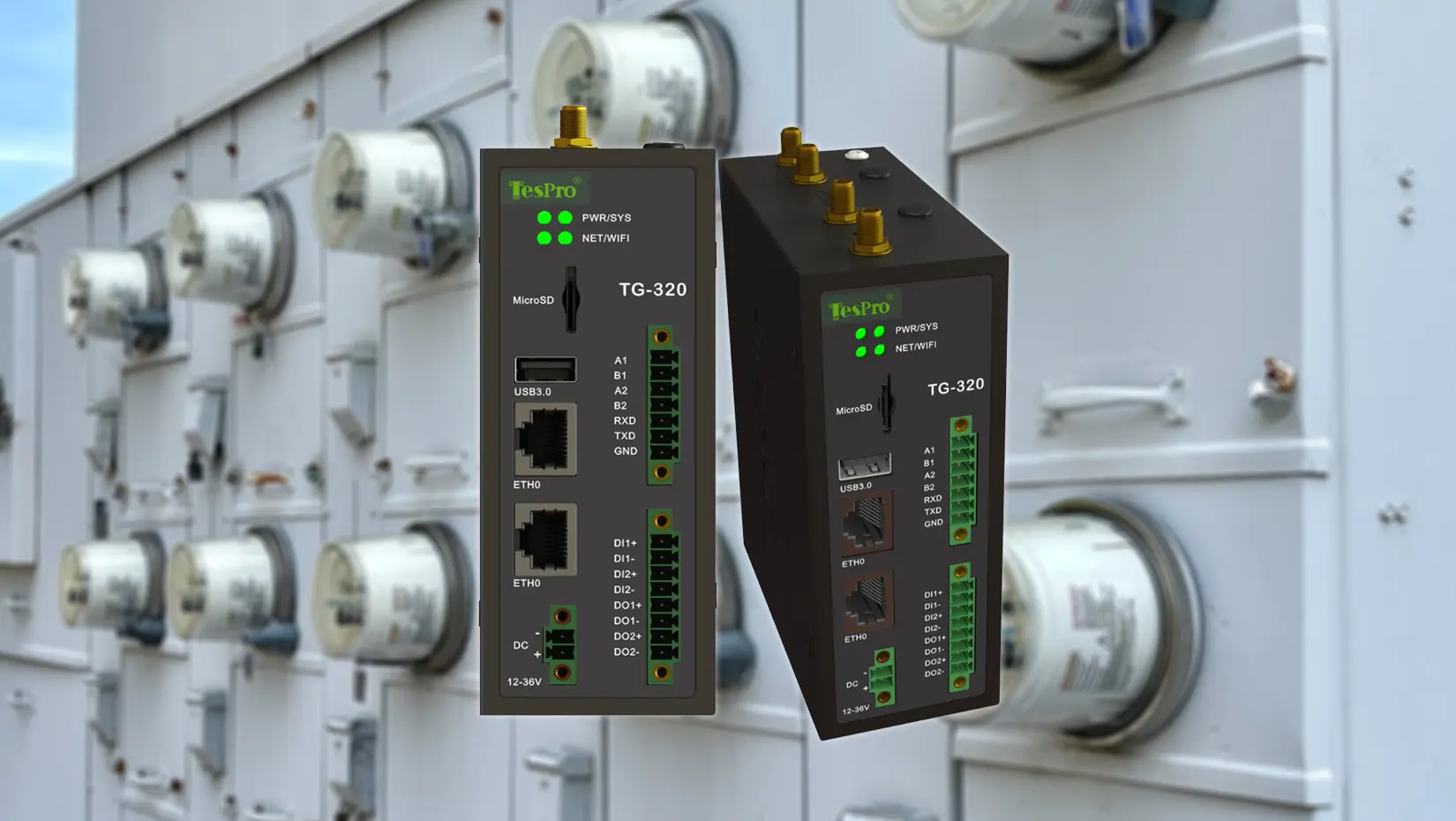

TG-324 Edge Computing IoT Gateway — это промышленный шлюз, представленный компанией Tespro. Он обладает высокой пропускной способностью, низкой задержкой и высокой надёжностью, а также сетями 2G, 3G, 4G и 5G, что позволяет использовать его в интернете вещей для обеспечения беспроводной сетевой связи для устройств IoT.
-
Сеть
4G LTE 4*LAN 1000Mbps
-
Интерфейс
RS485x2 RS232x1
-
Температура
-40 °C~75 °C
-
Мощность
12-36VDC
Получите бесплатную смету прямо сейчас
Скачать технический лист
TG-324 Edge Computing Iot Gateway Video
Видео TG-324 Edge Computing IoT Gateway — это видео, иллюстрирующее обработку данных в реальном времени, мультипротоколное подключение, защищённую связь с устройствами и промышленную производительность умной автоматизации и внедрения IoT.
Features
Введение продукта
TG-324 Intelligent Edge Computing Gateway — это гаджет-шлюз, промышленного класса, который был представлен компанией Tespro. Она обладает высокой пропускной способностью, низкой задержкой и высокой надёжностью, поддерживает сети 2G, 3G, 4G и 5G, обеспечивая беспроводное подключение к устройствам IoT.

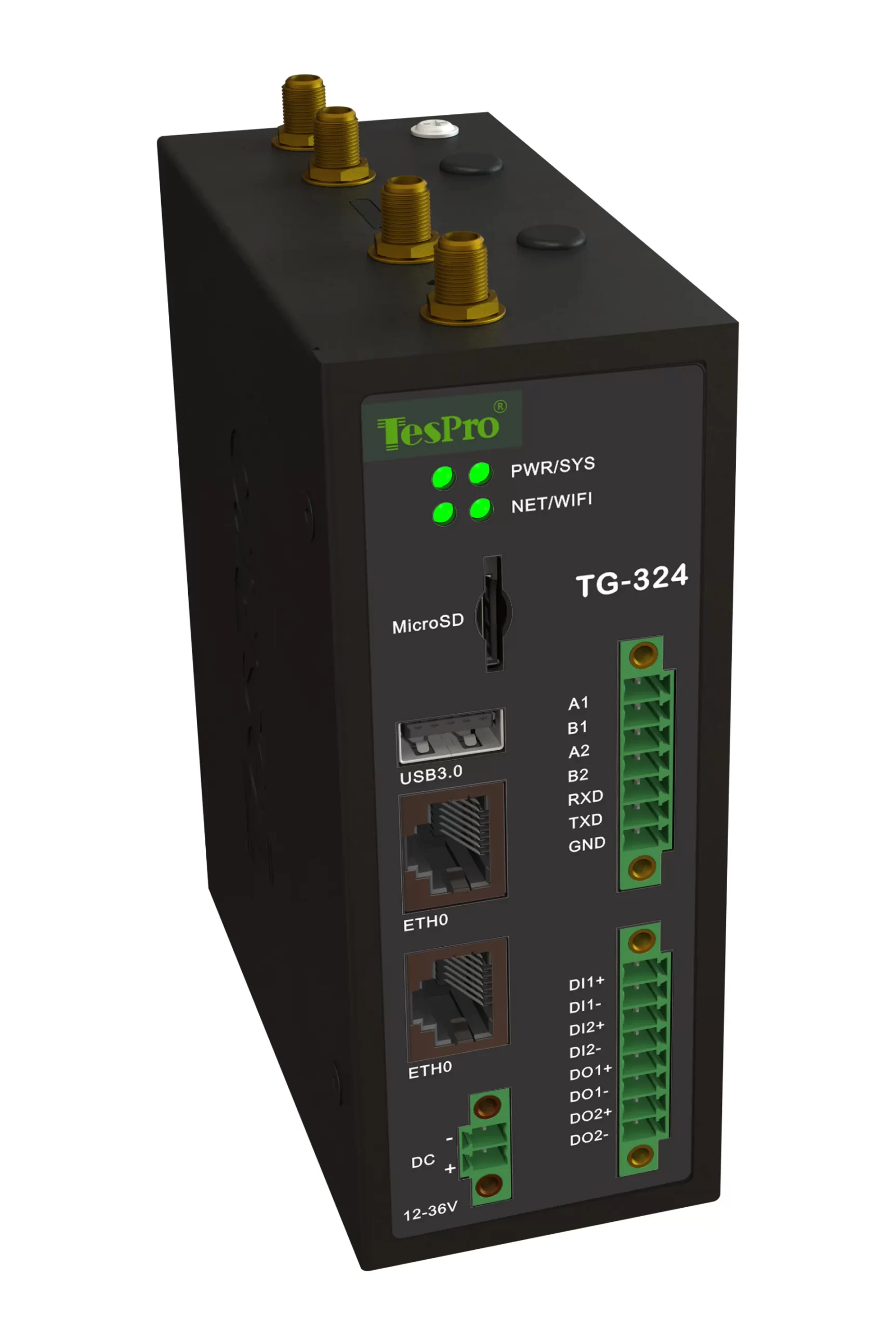

Шлюз TG-324 также имеет 2 порта Ethernet 100M/1000M, 2 интерфейса RS485, 1 последовательный RS232 и 4 канала оборудования GPIO для подключения различных IoT-приложений и построен на операционной системе OpenWrt/LEDE с поддержкой языков программирования C/C, Lua, Go и Python.
Релевантные приложения, которые могут быть разработаны на системе, могут быть самостоятельно разработаны самими пользователями.
Multi — Совместимость протоколов
Он также поддерживает стандартные протоколы, такие как Modbus, RTU/TCP, MQTT, OPC, HTTP, JSON пользовательский протокол, протокол Environmental Protection 212, стандарт Министерства транспорта 808 и другие протоколы инструментов, протокол потребления энергии Министерства жилищного строительства и городского и сельского развития, а также верхний протокол компьютерной коммуникации и др.
Структурное проектирование
Он использует ключевые чипы с тепловым диапазоном, которые потребляют меньше энергии и не имеют вентиляторов. Вместе с теплоотводом алюминиевого сплава, обладающей хорошей эффективностью по рассеиванию тепла, это гарантирует долгосрочную стабильность работы шлюза.
Функция вычислений на периферии
Шлюз содержит врождённые вычислительные технологии и рациональную бизнес-аналитику, которая поддерживает офлайн-лидерство. Он используется для дополнения к совместной работе на периферии облака и edge-вычислений для передачи данных устройств на облачную платформу.
Сценарии применения
Он также широко применяется более чем в 100 сценариях применения в индустрии IoT, включая умные фабрики, промышленный интернет, умные города, умные парки, умное сельское хозяйство и умные среды.
Tech Specs
Технические данные по оборудованию для измеряющего отсчета
| Категория | Название параметра | Описание параметров |
| Базовая информация | Источник питания | Постоянного тока: 12-36 В постоянного тока |
| Индикаторные огни | Питание/Сеть/Коммуникация | |
| Регион/Оператор | Глобальный | |
| Эталонные размеры | 125 мм 108 мм 50 мм | |
| Информация о частотных диапазонах | LTE-FDD | B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28 |
| LTE-TDD | B38/39/40/41 | |
| WCDMA | B1/2/4/5/6/8/19 | |
| GSM/EDGE | B2/B3/5/8 | |
| GNSS | GPS, GLONASS, BDS, Galileo, QZSS (опционально) | |
| Информация о данных | LTE-FDD | Максимум 10 Мбит/с (dl) / 5 Мбит/с (ul) |
| LTE-TDD | Максимальная скорость 8,96 Мбит/с (dl) / 3,1 Мбит/с (ul) | |
| WCDMA | Максимальная скорость 384 кбит/с (dl) / Максимальная 384 кбит/с (ul) | |
| EDGE | Максимальная скорость 296 kbps (dl) / Максимальная 236,8 kbps (ul) | |
| GPRS | Максимальная скорость 107 кбит/с (dl) / Максимальная 85,6 кбит/с (ul) | |
| Выходная мощность | LTE-FDD/TDD | Класс 3 (23 дБм ±2 дБ) |
| WCDMA | Класс 3 (24 дБм 1/-3 дБ) | |
| GSM850 | Класс 4 (33 дБм ±2 дБ) | |
| Параметры последовательных портов | Количество последовательных портов | 1*RS232 порт, 2*RS485 |
| Контакты последовательных портов | RS232-терминал (V/TX/RX/GND), RS232-DB9 (2-RX/3-TX/5-GND); RS485-терминал (A/B/G) | |
| Скорость Бод | 300-115200 п.с. | |

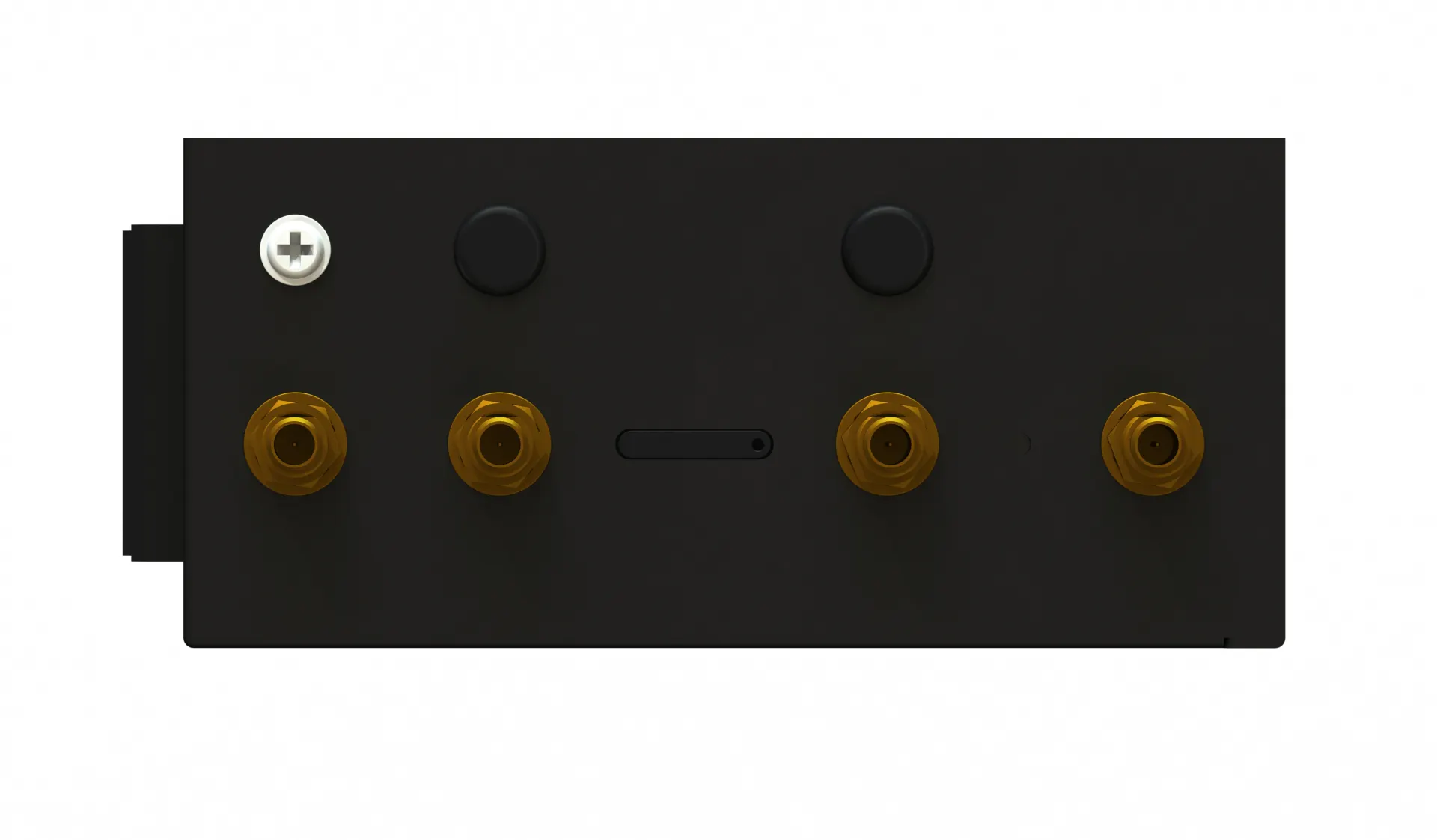

| Wi-Fi антенны | 2*Bluetooth-антенны, мужской разъём SMA (внешняя резьба, внутреннее отверстие) | |
| 4G-антенны | Антенны 2*4G, мужской разъём SMA (внешняя резьба, внутреннее отверстие) | |
| Кнопки | Сброс | |
| 2P Socket | Розетка питания | |
| 7P Socket | 2*RS485, 1*RS232 | |
| 8P Головка | 2*DI,2*C | |
| Карта TF | Micro SD-карта | |
| USB | USB3.0 | |
| Сетевой интерфейс | 4G LTE 4*LAN 100Mbps | |
| Функции | Методы сбора | Сбор/отчетность в реальном времени, сбор интервалов/отчётность по времени, индивидуальная |
| Протоколы электрических счетчиков | DL/T 645-2007, IEC 62056-21, IEC 1107, IEC 61850, DLMS | |
| Промышленные протоколы | MODBUS RTU, MODBUS TCP, BACnet, M-bus, OPC UA | |
| Сетевые протоколы | PPP, PPPoE, TCP, UDP, DHCP, ICMP, NAT, HTTP, DNS, NTP, SMTP, Telnet, VLAN, HTTPS, ARP, SSH2, DDNS и др. | |
| Диапазон температуры и влажности | Рабочая температура и влажность | -40~ 75 °C; 10%~95% относительная влажность |
| Температура хранения | -20 ~ 80 °C | |
| Надёжность | Функции защиты безопасности | Защита от обратной полярности Защита от перенапряжения и перенапряжения Защита от молний Защита от перенапряжения |
Explore our Solutions

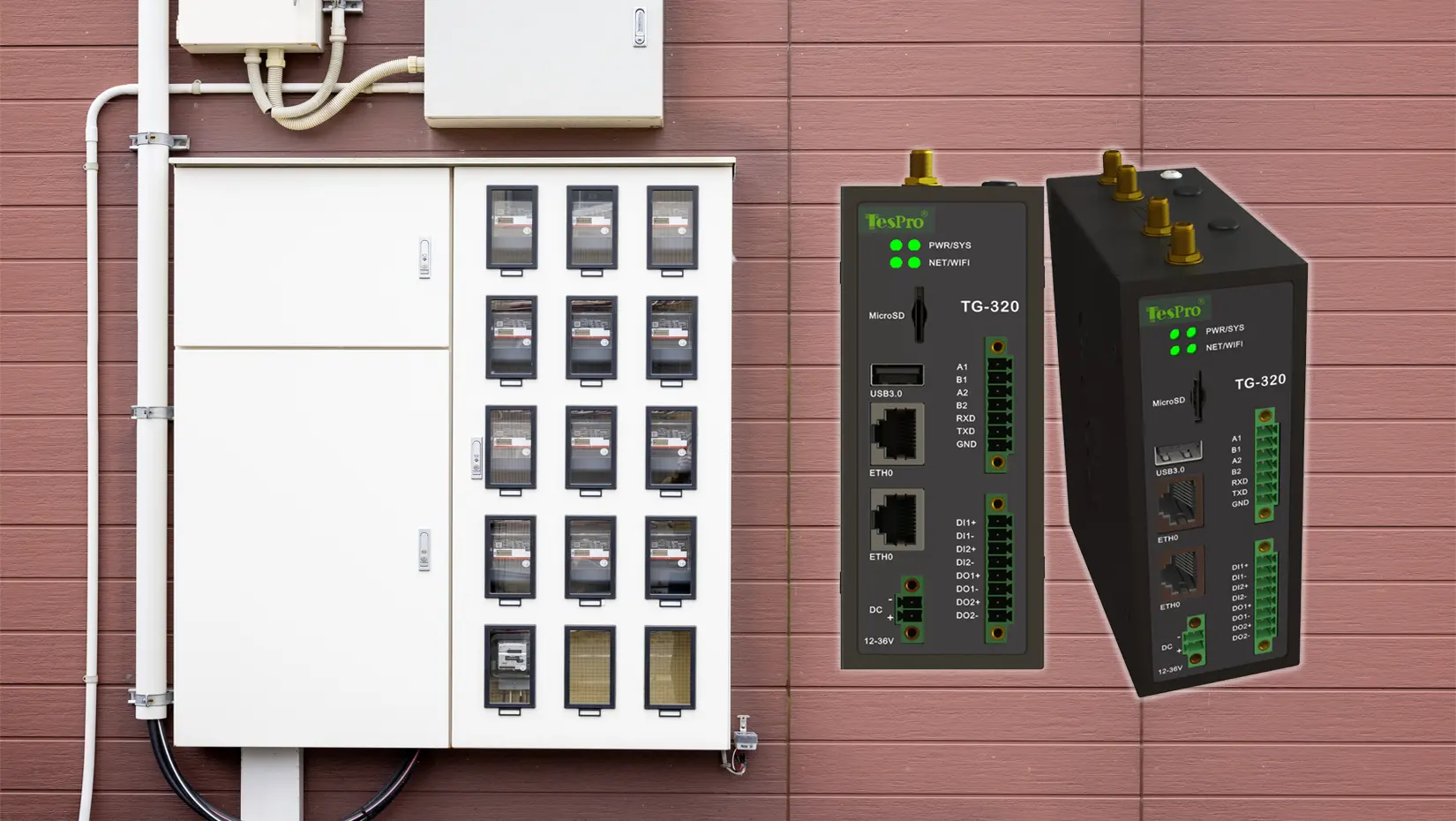

Умный шлюз для интеграции протоколов с несколькими устройствами
Edge-шлюз Tespro выполнял преобразование протоколов (DLMS/Modbus/MQTT) и поддерживал несколько коммуникационных модулей, таких как RS485, 4G и Wi-Fi. Он выступал в роли локального центра для сбора и пересылки данных.
Case
Случай продукта
Смешанный коммерческий кампус (офисы, торговые магазины, жилые здания) столкнулся с очень серьёзными проблемами с унификацией энергетической информации. Имея десятки различных счётчиков, датчиков и устаревшие системы мониторинга, команда управления объектом столкнулась с проблемой непоследовательного сбора данных, несовместимости различных устройств и задержек в получении полезной информации для энергосбережения. Кампус также имел плохое покрытие сети, особенно в отдалённых районах, что приводило к пробелам в мониторинге в реальном времени.
Шлюз интеллектуальных периферийных вычислений TG-324 решал все эти задачи. Его подключение 2G/3G/4G/5G также обеспечивало стабильное соединение в зонах с низким покрытием, а обширный пакет интерфейсов, включая два Ethernet-порта, два интерфейса RS485, порт RS232 и входы/выходы GPIO, легко дополнял большое разнообразие устройств мониторинга энергии на кампусе.
Шлюз был разработан на OpenWrt/LEDE и позволил команде создавать собственную логику сбора данных на основе типов зданий, а уровень защиты IP65 обеспечивал его полезность как в помещениях, так и в полунаружных помещениях.
Сегодня на кампусе есть централизованная платформа энергетических данных, которая предоставляет последовательные и оперативные данные в любом пространстве. Гибкая интеграция TG-324 устранила проблему несовместимости устройств, а надёжная связь и гибкие рабочие процессы управления передачей данных облегчали процессы мониторинга и оптимизации энергопотребления.
Промышленная надёжность и гибкость шлюза позволили ему стать основой в плане устойчивого управления энергией кампуса.
