Блок передачи данных
Product ID: TD-DTU-SE

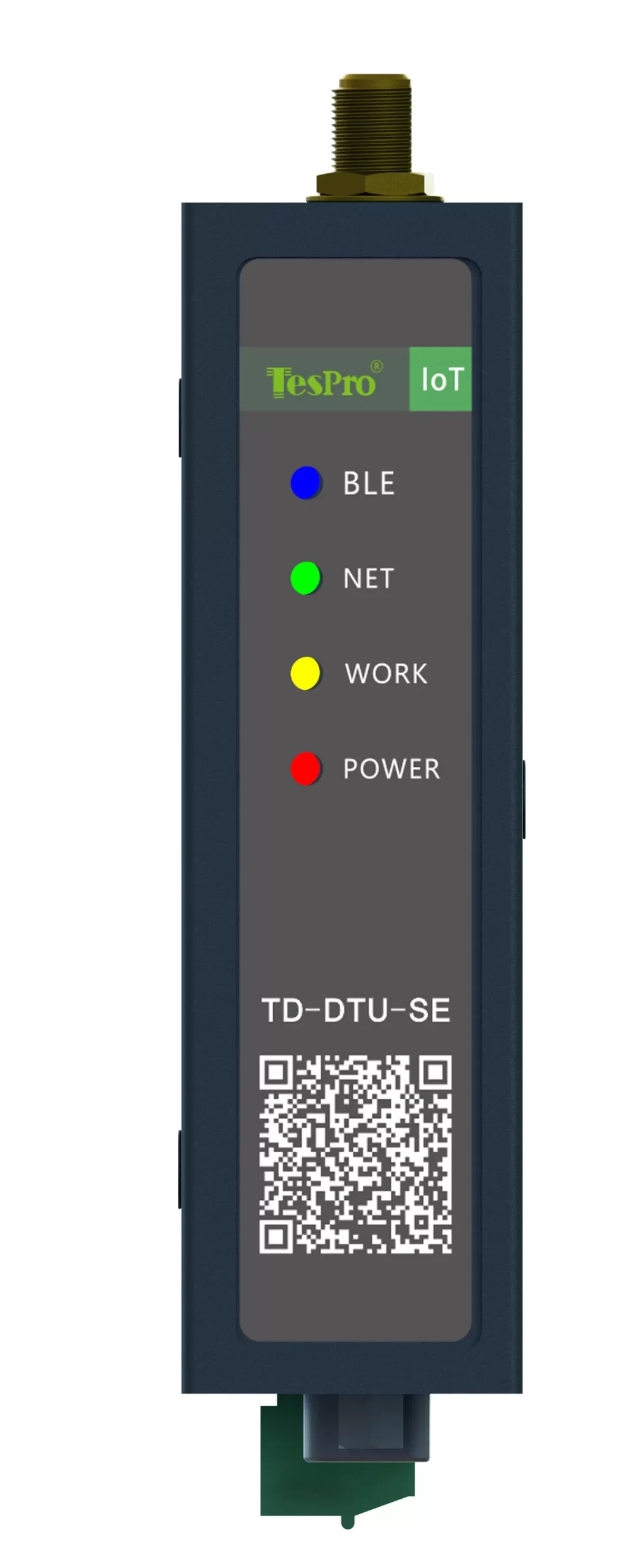

TD-DTU-SE Smart Meter Data Transfer Unit 4G — это 4G-устройство с встроенной батареей большой ёмкости, поэтому не требует внешнего питания, и его можно настроить в ситуации, когда блок питания не на месте, поскольку способен собирать и передавать данные.
-
Мощность
9-36VDC
-
Беспроводная связь
4G/Bluetooth
-
Скорость Бод
300-115200 бит/с
-
Температура
-35~ 75°C
Получите бесплатную смету прямо сейчас
Скачать технический лист
Features
Введение продукта
Устройство оснащено модулем беспроводной передачи 4G Cat-1, сетью 2G 4G и позиционированием GNSS, которые могут быть модифицированы для сети 2G 4G в соответствии с требованиями и частотными диапазонами различных стран и регионов мира, что позволяет получать и передавать данные удалённо там, где источник питания устройства недоступен.
Устройство использует встроенный аккумулятор большой ёмкости, который исключает использование внешнего источника питания и не требует дополнительного питания для работы, обеспечивая возможность удалённого сбора и передачи данных.
Сильная совместимость
Включает несколько фотоэлектрических портов, а также различные коммуникационные интерфейсы наземных счетчиков.
Доступная дальность
Все протоколы водосчётчиков, электросчетчиков, газовых и тепловых счетчиков поддерживаются так, чтобы работать без дополнительного развития. DTU способен осуществлять дистанционное управление и сбор экологических данных.
Многорежимное подключение всех сетей
Разные страны используют разные коммуникационные карты указывают, что пользователь может свободно выбирать 2G/3G/4G и различные пакеты данных.
Карты связи, предоставляемые Tespro, можно использовать по всему миру. Поддерживается многорежимная полная сеть, уместно работать в глобальной коммуникационной сети, но просто купите новую коммуникационную карту, вставьте её и запустите в работу.
Поддерживаемые протоколы и методы
Мы знаем о существовании множества протоколов, и соответствующее оборудование разным протоколам может раздражать. Но HHT работает с любыми протоколами.
Tech Specs
Технические данные по оборудованию для измеряющего отсчета
| Категория | Предметы | Особенности |
| Базовая информация | Источник питания | Постоянного тока: 9-36VDC |
| Индикаторные огни | Питание/Сеть/Связь/Bluetooth | |
| Регион/Канал | Глобальный | |
| Эталонные размеры | 107мм*77мм*25мм | |
| Информация о частотных диапазонах | LTE-FDD | B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28 |
| LTE-TDD | B38/39/40/41 | |
| WCDMA | B1/2/4/5/6/8/19 | |
| GSM/EDGE | B2/B3/5/8 | |
| GNSS | GPS, GLONASS, BDS, Galileo, QZSS (опционально) | |
| Информация о данных | LTE-FDD | Максимум 10 Мбит/с (Downlink)/5 Мбит/с (Uplink) |
| LTE-TDD | Максимум 8.96 Мбит/с (Downlink)/3.1 Mbps (Uplink) | |
| WCDMA | Максимум 384 кбит/с (Downlink)/384kbps (Uplink) | |
| EDGE | Максимум 296 kbps (Downlink)/236,8 kbps (Uplink) | |
| GPRS | Максимум 107 кбит/с (Downlink)/85,6 kbps (Uplink) | |
| Выходная мощность | LTE-FDD | Класс 3 (23 дБм±2 дБ) |
| LTE-TDD | Класс 3 (23 дБм±2 дБ) | |
| WCDMA | Класс 3 (24 дБм 1/-3 дБ) | |
| GSM850 | Класс 4 (33 дБм±2 дБ) | |
| Параметры последовательных портов | Количество последовательных портов | 1×RS232,1×RS485 (может работать одновременно) |
| Контакты последовательных портов | RS232-Терминал (V/TX/RX/GND), RS232-DB9(2-RX/3-TX/5-GND), RS485-терминал (A/B/G) | |
| Data Bits | 7,8 | |
| Стоп-биты | 1,2 | |
| Биты парности | НИ ОДНОЙ, НЕЧЕТНОЙ, ЧЁТНОЙ | |
| Скорость Бод | 300-115200 бит/с | |
| Интерфейс и другие | Слот для SIM-карты | Слот для внешней SIM-карты, стандартная мини-SIM |
| Bluetooth-антенна | 1 Bluetooth-антенна, мужская резьба SMA с внутренним отверстием | |
| 4G-антенна | 1 антенна 4G, мужская резьба SMA с внутренним отверстием | |
| Кнопка перезарядки | Button Hole | |
| Розетка питания | Разъём постоянного тока | |
| Сеть и протоколы | Сетевые протоколы | TCP/UDP/MQTT |
| Режимы работы | Клиент TCP, клиент UDP, клиент MQTT | |
| SSL-шифрование | Поддерживается | |
| Трансмиссия MQTT | Поддерживается | |
| Трансмиссия DUP | Поддерживается | |
| Диапазон температуры и влажности | Рабочая температура | -20~ 60°C |
| Рабочая влажность | 5%~95%(не конденсируется) | |
| Температура хранения | -20~ 60°C | |
| Влажность хранения | 5%~95%(не конденсируется) | |
| Надёжность | Защита от обратной полярности | Поддерживается |
| Защита от перенапряжения и перенапряжения | Поддерживается | |
| Защита от молний | Поддерживается | |
| Защита от перенапряжения | Поддерживается |
Product Dimensions
Explore our Solutions
Умные решения для коммуникации с помощью счетчика
Она предоставляет многопротокольные оптические продукты для получения данных, обеспечивающие стабильную и эффективную передачу данных в различных требованиях измерения.
Case
Случай продукта
22 октября 2024 года — ЛОНДОН — Крупная британская коммунальная компания заказала 320 систем TD-DTU через нашу прямую поставку для модернизации своих систем учёта.
Оборудование будет способствовать внедрению общенациональных умных счетчиков в Англии, Шотландии и Уэльсе, собирая информацию о жилых/коммерческих счетчиках электроэнергии, воды и газа и следуя спецификации Smart Metering Великобритании.
Основные возможности TD-DTU: интегрированное хранение данных исключает использование ноутбуков полевым персоналом, а высокоскоростная передача данных в облако без проблем — снижение нагрузки на оборудование и задержки.
Юниты изменили то, как раньше делались: ручное и ошибочное логирование, а также громоздкие шестерёнки остались в прошлом. Онлайн-сбор повышает точность, переводя подтверждённые данные в биллинг/аналитику и часы административного обслуживания.
Команда клиента называет внедрение TD-DTU крупнейшим изменением эффективности за последние 10 лет, при котором не было никаких изменений на тех же сайтах и неразборчивых полевых заметок.
Эти устройства будут способствовать национальному внедрению умных счетчиков по всей Англии, Шотландии и Уэльсу, собирать данные о отечественных/корпоративных счетчиках электроэнергии, воды и газа и соответствовать спецификации Smart Metering Великобритании.
