Калибровочный оптический зонд
Product ID: TP-11
TP-11 Smart Electricity Meter Probe — это оптический датчик для захвата импульсов и проверки, разработанный в Китае компанией Tespro, который сопоставляет с электронными измерителями энергии в мире и используется с оборудованием для проверки для тестирования. Это светодиодный/ИК-датчик, который переходит в электрический режим
-
Применение
Применение к электронным измерителям энергии
-
Мощность
DC5V±10%,≤10mA (по умолчанию); DC12~36V для варианта
-
Крепление
Сильная магнитная адгезия
-
Температура
-40°C~70°C
Получите бесплатную смету прямо сейчас
Скачать DataSheet
Features
Введение продукта
TP-11 — это оптический зонд для захвата и верификации импульсов, изначально разработанный и произведённый компанией Tespro China. Это устройство обычно применяется для импульсного сбора электронных энергетических счетчиков по всему миру и для проведения верификационных работ вместе с оборудованием для верификации. Оптический сканирующий зонд TP-11 способен обнаруживать как свет, так и ИК(инфракрасные) импульсы, излучаемые светодиодами, и преобразовывать их в электрические импульсы.

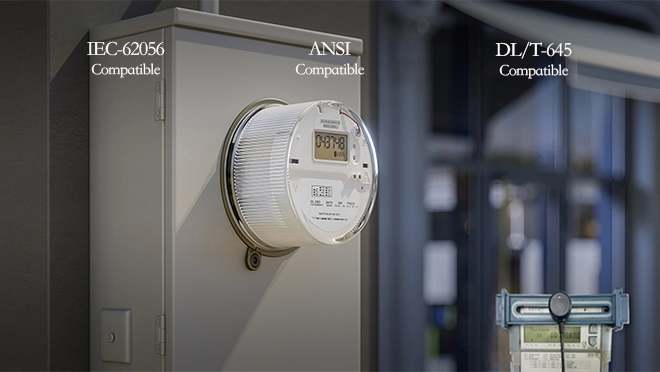

Сильная совместимость
Он очень совместим, благодаря которому идентифицируются и превращаются в электрические импульсы различных цветов и длин волны. У него несколько рабочих и выходных напряжений (3.3/5/12/24/36VDC) и множество разъёмов.

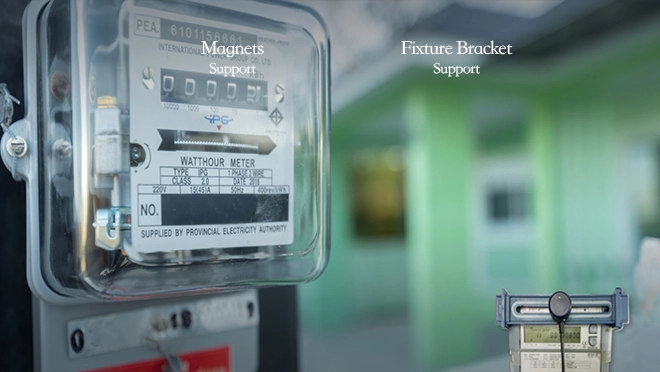

Фиксированный метод
У неё есть несколько фиксированных способов, которые полезны в разных ситуациях, например, в высоких счётчиках или механических метрах старой моды.

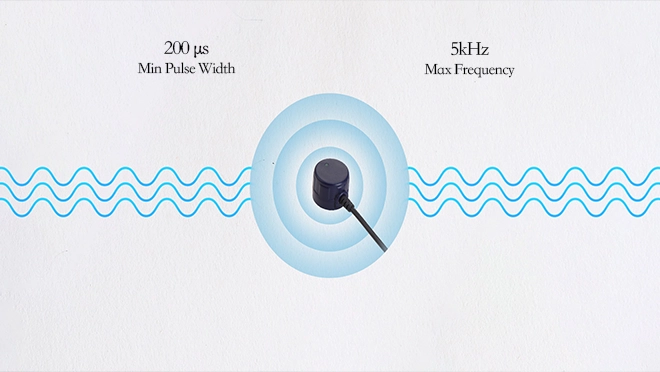

Высокая чувствительность
Он очень чувствителен с минимальной шириной импульса 200 мс и максимальной частотой 5 кГц и выше. Он способен обнаруживать различные цвета света, не имеет помех света и может использоваться как в помещении, так и на улице.

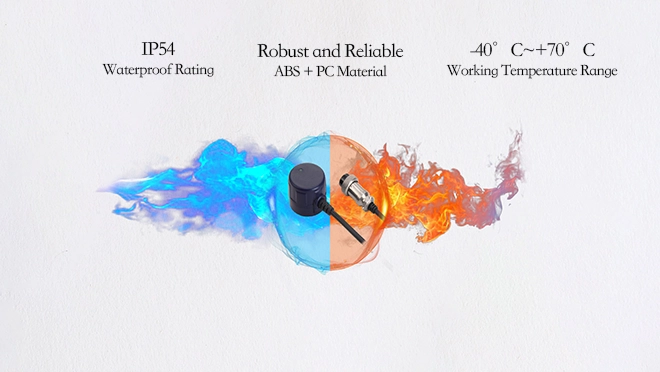

Отличная работа в суровых условиях
Оптический зонд изготовлен из 100-процентного материала ПК, что делает его очень продуктивным в экстремальных условиях, таких как летнее солнце или зимние метели. Он отличается высоким качеством — материал корпуса с вырезами, мощный магнит и мягкий, прочный кабель.
Tech Specs
Технические данные по оборудованию для измеряющего отсчета
| Категория | Предметы | Особенности |
| Мощность | Источник питания | DC5V±10%,≤10mA (по умолчанию) DC12~36V для варианта |
| Выходной импульс | Высокий уровень ≥4.0V, низкий уровень≤0.3V, Положительный электрический импульс DC5V/DC12~24V для выбора |
|
| Кабель | Длина троса | 3 миллиона в обычном режиме, 2 миллиона для опции |
| Интерфейс | Соединитель | Голые провода без разъёма в обычном режиме Доступен индивидуальный разъём |
| Монтаж | Крепление | Сильная магнитная адгезия (определена IEC 62056-21) |
| Механическая и корпусная система | Механическая | PC |
| Экологическая среда | Окружающая среда | Температура нанесения: -40°C~70°C в нормальном режиме |
| Размеры | Диаметр и высота | Диаметр/высота оптического порта 32 мм 30 мм |
| Вес | 92 гр | |
| Аксессуары | Зондовый прибор | Поддерживающий светильник TP-GS2 может использоваться для фиксации на любые приборы |
| Мощность удержания магнита | N40/N52 (опционально) | |
| Физические характеристики | Класс защиты | IP 52 |
Explore our Solutions
Надёжная оптическая связь для интеллектуального измерения
Современные системы AMI требуют надёжного и точного метрического захвата данных. Показания счетчика занимали много времени и подвергались ошибкам.
Оптические зонды серии TP-BT и USB, выпущенные Tespro, также поддерживали различные метры и позволяли автоматически получать данные через оптические порты. Гибкость обеспечивалась Bluetooth и USB-моделями как на полевых условиях, так и на компьютерах.
Case
Случай продукта
Компания по производству счетчиков столкнулась с проблемами с эффективностью проверки производственных линий, токовые зонды не могли хорошо работать с различными калибровочными устройствами, требовали значительных корректировок и замедляли импульсное тестирование энергетических счетчиков. Это создавало узкое место в контроле качества электроэнергии и производства тепловых счетчиков.
Tespro решила эту проблему с помощью калибровочного оптического зонда TP-11, который бесшовно адаптируется к всем видам инструментов верификации, начиная с высокоточного стандартного измерителя и заканчивая оборудованием для тестирования на месте. Он был чувствителен к свету и ИК-импульсам, что гарантировало преобразование их в электрические импульсы для обеспечения качественного захвата данных.
Встроенные калибровочные датчики автоматически настраиваются под изменения окружающего света, что позволяет выполнять измерения качества в реальном времени и точности. Это решение по принципу plug and play сократило простои при перестройке производственных линий и повысило эффективность процесса верификации.
