Калибровочный оптический зонд
Product ID: TP-16 Portable
Оптический датчик Tespro China TP-16 Smart Meter используется с портативными счетчиками, которые соответствуют стандартам PRS1.3 и PWS1.3, принимают импульсы, передаваемые электронным счетчиком мирового стандарта, и проверяют их как электрические импульсы.
-
Применение
Применение к электронным измерителям энергии
-
Мощность
DC12V±10% (по умолчанию), DC24V для опции
-
Крепление
Сильная магнитная адгезия
-
Температура
-40°C~ 70°C
Получите бесплатную смету прямо сейчас
Скачать DataSheet
Features
Введение продукта
Оптический сканирующий зонд TP-16 — это прибор, разработанный компанией Tespro в Китае для использования в портативных приборах для измерения приборов согласно приборам PRS1.3 и PWS1.3 соответственно, с отдельным разъёмом. Он также наиболее подходит для импульсного захвата электронных измерителей энергии по всему миру и даже может работать с верификационными приборами для выполнения верификационных задач.
Оптический сканирующий зонд TP-16 способен обнаруживать свет и инфракрасные импульсы, излучаемые светодиодами, и преобразовывать их в электрические импульсы. Оптический датчик импульсов TP-16 изначально разработан компанией Tespro China и совместим с настройками схем и корпуса, а также с настройками OEM/ODM.

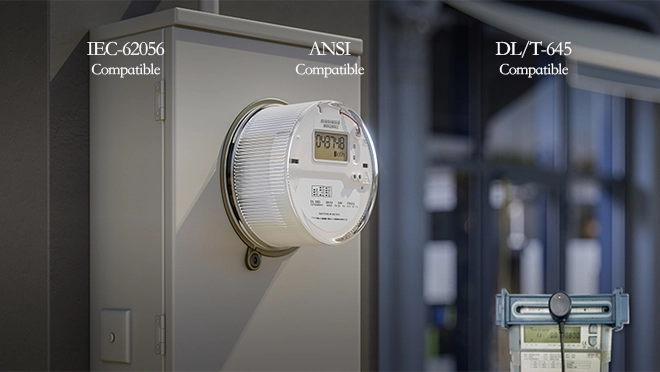

Сильная совместимость
Датчики зафиксируют свет различных цветов и длин волн и преобразуют световые импульсы в электрические. Питание 12/24 В постоянного тока и разные разъёмы.

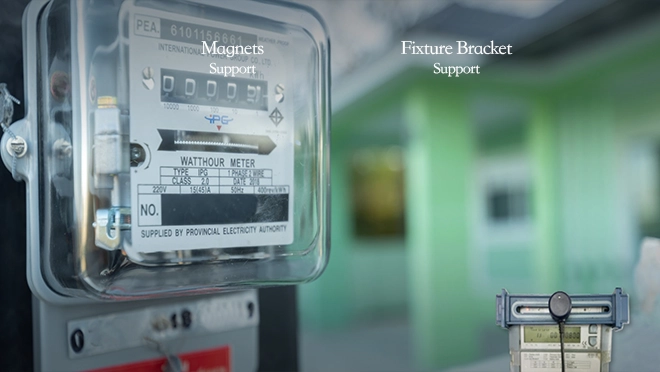

Фиксированный метод
Идеально сидит, можно укреплять разными способами, такими как магнитами и креплениями.
Высокая чувствительность
Включал ширину импульса 200 мс и частоту 5 кГц. Воспринимает несколько цветовых вариаций света, не поддаётся легкому нарушению, может использоваться как в помещении, так и на улице.
Отличная работа в суровых условиях
Построен на 100% ПК и может использоваться в экстремальных условиях. Имеет высокоуровневый корпус, мощный магнит и долговечный кабель.
Tech Specs
Технические данные по оборудованию для измеряющего отсчета
| Категория | Предметы | Особенности |
| Мощность | Источник питания | DC5V±12%,≤10mA (по умолчанию) DC24V для опции |
| Выходной импульс | Высокий уровень ≥4.0V, низкий уровень≤0.3V, Положительный электрический импульс DC5V/DC12~24V для выбора |
|
| Кабель | Длина троса | 3 миллиона в обычном режиме, 2 миллиона для опции |
| Интерфейс | Соединитель | Отдельный разъём Lemo для прибора PRS1.3 и PWS1.3 соответственно |
| Монтаж | Крепление | Сильная магнитная адгезия (определена IEC 62056-21) |
| Механическая и корпусная система | Механическая | PC |
| Экологическая среда | Окружающая среда | Температура нанесения: -40°C~70°C в нормальном режиме |
| Размеры | Диаметр и высота | Диаметр/высота оптического порта 32 мм 30 мм |
| Вес | 92 гр | |
| Аксессуары | Зондовый прибор | Поддерживающий светильник TP-GS2 может использоваться для фиксации на любые приборы |
| Мощность удержания магнита | N40/N52 (опционально) | |
| Физические характеристики | Класс защиты | IP 52 |
Explore our Solutions
Надёжная оптическая связь для интеллектуального измерения
Современные системы AMI требуют стабильного и точного сбора данных на счётчике. Показания счетчиков занимали много времени и были склонны к ошибкам.
Оптические зонды Tespro, такие как серии TP-BT и USB, позволяли автоматически получать данные через оптические порты и поддерживали различные бренды и протоколы счетчиков. Модели Bluetooth и USB предоставлялись с гибкостью как в полевых условиях, так и на настольных устройствах.
Case
Случай продукта
Другая компания по обслуживанию счетчиков испытывала разочарования из-за несовместимости зондов при проверке на месте — инструменты не могли установить специальные разъёмы PRS1.3/PWS1.3, поэтому для проверки электрических и тепловых датчиков приходилось использовать громоздкие адаптеры, снижавшие точность данных.
Проблема была решена с помощью калибровочного оптического зонда Tespro TP-16, который предлагает разъёмы TP-16 Lemo, индивидуально подобранные для устройств PRS1.3 и PWS1.3, с прямыми и стабильными соединениями без дополнительных адаптеров. Её способность обнаруживать свет и инфракрасные импульсы гарантировала эффективное преобразование в электрические импульсы для точные данные о энергии.
Мощные магнитные рукоятки и опциональное крепление TP-GS2 позволяли плотно крепиться к приборам любого типа, в то время как прочный корпус ABS PC выдержал частое использование в поле. Это сделало процесс проверки очень простым, а данные собирались последовательно и без лишних хлопот при проверке качества.
