Калибровочный оптический зонд
Product ID: TP-18 Ultra-Slim Scanning
Один из самых тонких высокочувствительных сканирующих зондов в мире (ширина 10 мм) — это TP-18 Calibration Optical Probe, обладающий возможностью одновременного тестирования активной и реактивной энергии. Сконструирован с высокой калибровкой и небольшими конфигурациями.
-
Применение
Тонкий сканирующий зонд, применяемый к электронным измерителям энергии
-
Мощность
DC5V±10%,≤10mA (по умолчанию); DC12~36V для варианта
-
Крепление
Нужно использовать вместе с TP-GS2 для TP-GS3
-
Температура
-40°C~ 70°C
Получите бесплатную смету прямо сейчас
Скачать DataSheet
Features
Введение продукта

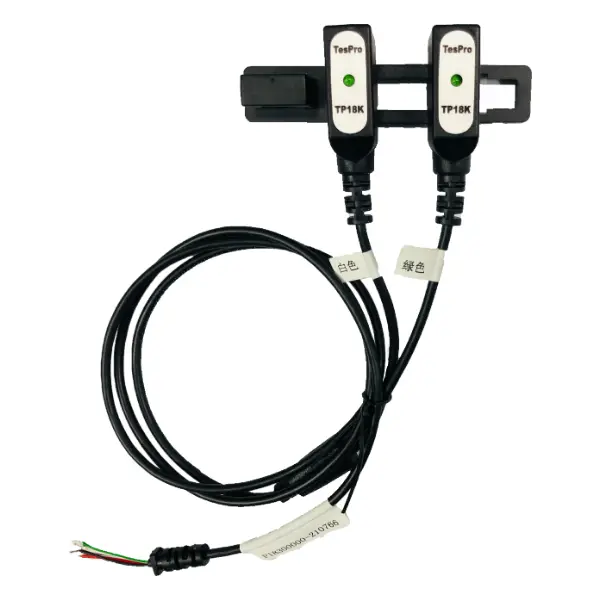

Тонкий оптический сканирующий зонд TP-18 — это прибор, разработанный и произведённый компанией Tespro China. TP-18 предназначен для тестирования активной и реактивной точности симутанного измерителя. TP-18 обладает способностью обнаруживать свет, а также инфракрасный световой импульс, излучаемый светодиодом, и превращать его в электрический импульс.
Он выполнен с узкими размерами 10 мм и высокой оптической чувствительностью. TP-18 можно настраивать на различное калибровочное оборудование, такое как высокоточные стандартные измерительные приборы EMH, оборудование для тестирования счётчиков производства крупных производителей и оборудование для тестирования на месте.
Сильная совместимость
Чувствует свет различных цветов и длин волн, преобразует световые импульсы в электрические. Поддерживает 5/12/24 VDC и имеет несколько разъёмов.
Одновременное получение активного и реактивного импульсов
Одновременно получает активные и реактивные импульсы: высокая точность, высокая практичность, стабильная производительность и легко управляемые.
Высокая чувствительность
Минимальная ширина импульса 200 мс, максимальная частота 5 кГц. Воспринимает разнообразные цвета света, не вредит для интерференции, может использоваться как снаружи, так и внутри.
Отличная работа в суровых условиях
Разработан с использованием высококачественного корпуса, высококачественного магнита и кабеля. Отлично справляется с суровыми условиями, такими как летнее солнце или зимние снежные бури.
Tech Specs
Технические данные по оборудованию для измеряющего отсчета
| Категория | Предметы | Особенности |
| Мощность | Источник питания | DC5V±12%,≤10mA (по умолчанию) DC23V~36 для опции |
| Выходной импульс | Высокий уровень ≥4.0V, низкий уровень≤0.3V, Положительный электрический импульс DC5V/DC12~24V для выбора |
|
| Кабель | Длина троса | 70 см в нормальном режиме, 1 миллион для опции |
| Интерфейс | Соединитель | Голые провода без разъёма в обычном режиме Доступен индивидуальный разъём |
| Монтаж | Крепление | Поддерживается поддерживающим брекетом TP-GS2 |
| Механическая и корпусная система | Механическая | PC |
| Экологическая среда | Окружающая среда | Температура нанесения: -40°C~70°C в нормальном режиме |
| Размеры | Диаметр и высота | Ширина 10 мм |
| Вес | 50 гр | |
| Аксессуары | Зондовый прибор | Поддерживающий светильник TP-GS2 может использоваться для фиксации на любые приборы |
| Физические характеристики | Класс защиты | IP 54 |
Explore our Solutions
Надёжная оптическая связь для интеллектуального измерения
Современные системы AMI должны стабильно и точно фиксировать данные на уровне счетчика. Ручное считывание счетчика тоже отнимало много времени и было неточным.
Оптические зонды, такие как серия TP-BT и USB, предоставляемые Tespro, позволяли автоматически собирать данные через оптические порты и поддерживали широкий спектр брендов и протоколов приборов. Как полевые приложения, так и настольные приложения стали гибкими с Bluetooth и USB-моделями.
Case
Случай продукта
Полевая сервисная команда регионального предприятия столкнулась с постоянными проблемами при сборе энергетических данных: многие счетчики электроэнергии, газа и тепла в их зоне обслуживания не имели магнитных точек крепления, что затрудняло закрепление стандартных зондов. Техники вынуждены были полагаться на самодельные средства, такие как скотч или зажимы, которые занимали много времени, были нестабильны во время использования и создавали риск повреждения поверхностей счётчиков — в то время как стандартные зонды с трудом достигали углублённых светодиодных импульсных излучателей на компактных моделях.
Теспро TP-18 Slim Scanning Probe решил эти проблемы с помощью специально разработанной конструкции для немагнитных измерителей. При ширине всего 10 мм его ультра-узкий профиль легко скользит в узкие уголки вокруг светодиодных панелей, обеспечивая беспрепятственное обнаружение импульсов. Включённый в комплект опорный прибор TP-GS2 — ключ к простому монтажу: он надёжно фиксируется на любом приборе (пластиковом, металлическом или композитном) без магнитов, обеспечивая стабильное позиционирование за считанные секунды — без инструментов, ленты или постоянных модификаций.
С помощью TP-18 команда трансформировала свой рабочий процесс сбора данных. Надёжное крепление без инструментов устраняло задержки и нестабильность при установке, а узкая конструкция обеспечивала надёжный захват сигнала даже на компактных, углублённых счётчиках. Для немагнитных энергетических активов TP-18 обеспечивает максимальное удобство — делая каждую задачу сбора на месте быстрее, проще и надёжнее.
